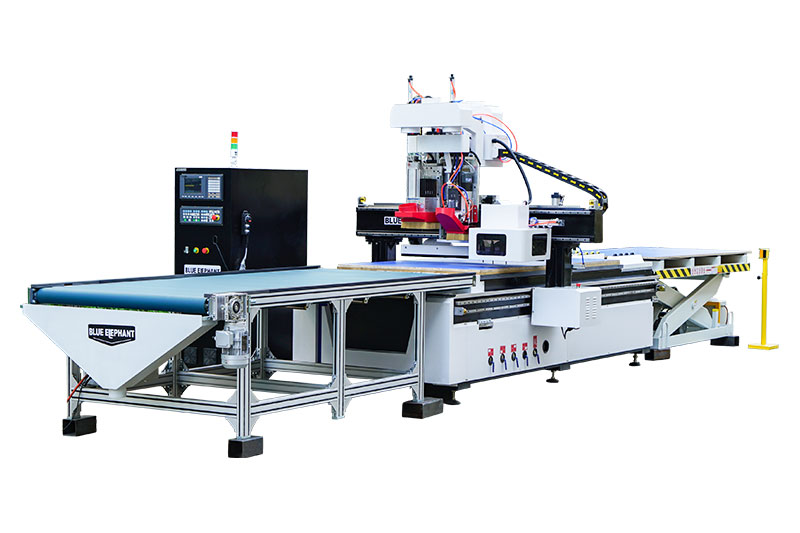

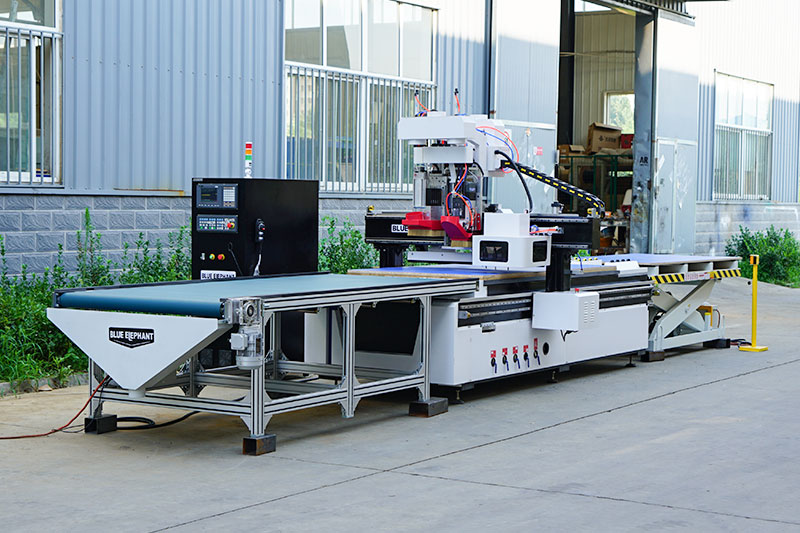

排鉆圓盤換刀加工中心帶上下料平臺

圖片視頻

功能特性

<< 功能特性 >>

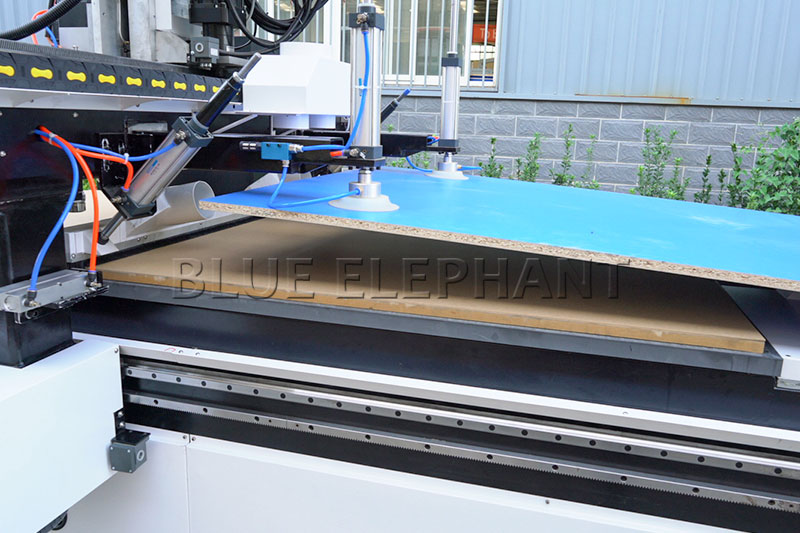

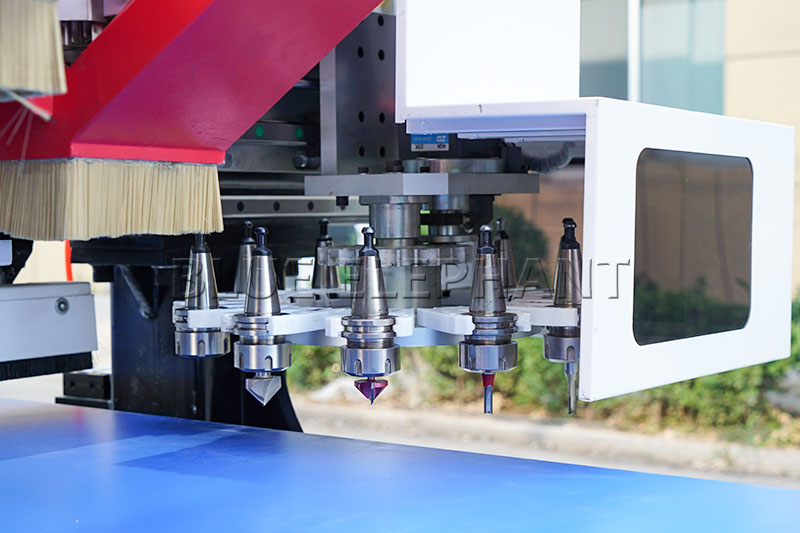

采用圓盤換刀(12個刀庫) 全套自動上下料，節省上下料與換刀時間，提升生產效率。

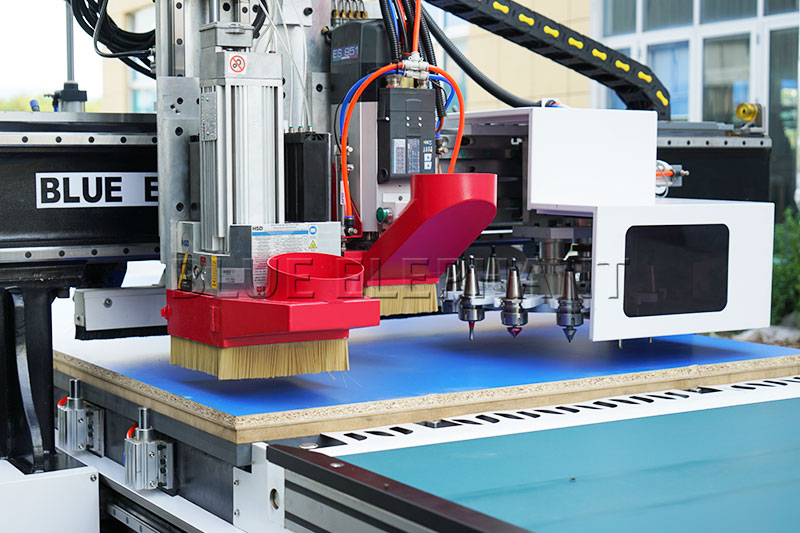

排鉆采用意大利HSD 9垂直排鉆，精度高，速度快。
配合拆單軟件，實現優化排版，節省板材，提高生產效益。
真空吸附臺面，可加工不同形狀板材，吸附力好。
可同時完成自動上料，垂直打孔、矩形切割、異形切割、化槽、自動下料等工序。

產品參數

<< 產品參數 >>

產品名稱及型號	ELECNC1325ATC 圓盤換刀(12個刀庫) 全套自動上下料意大利HSD 9垂直排鉆
三軸行程	13002500200mm
機器顏色	黑白
機箱電壓/頻率	380V/3ph/50HZ
主軸功率	意大利 HSD風冷換刀主軸
主軸罩子	有
系統	新代 4軸系統+手輪
變頻器	臺灣臺達
電機與驅動器	安川伺服電機 安川驅動
臺面結構	整板吸附
側板類型	焊接側板
導軌	PMI 25#方軌
齒條/模數	斜齒
限位品牌	日本歐姆龍限位
潤滑系統	大電動齒輪潤滑泵
吸塵器電壓和頻率	新式雙袋吸塵器，吸塵支架　　380V/3相/50HZ

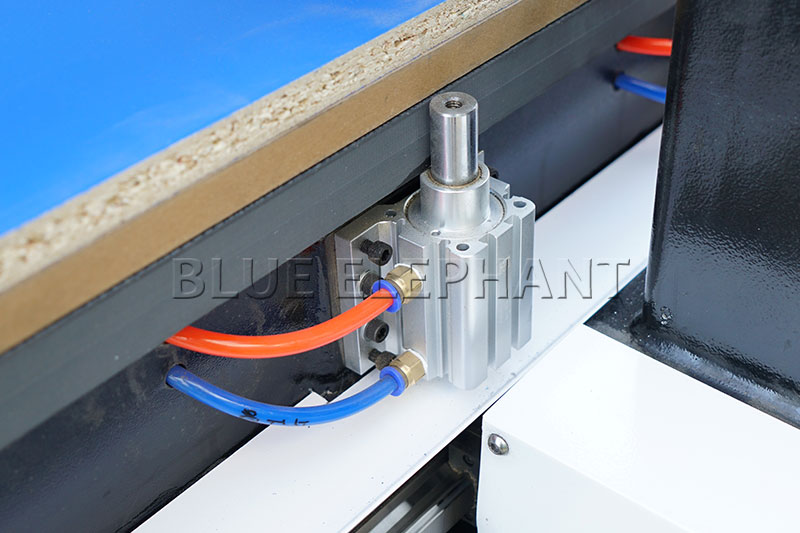

定位氣缸	X軸2個Y軸5個

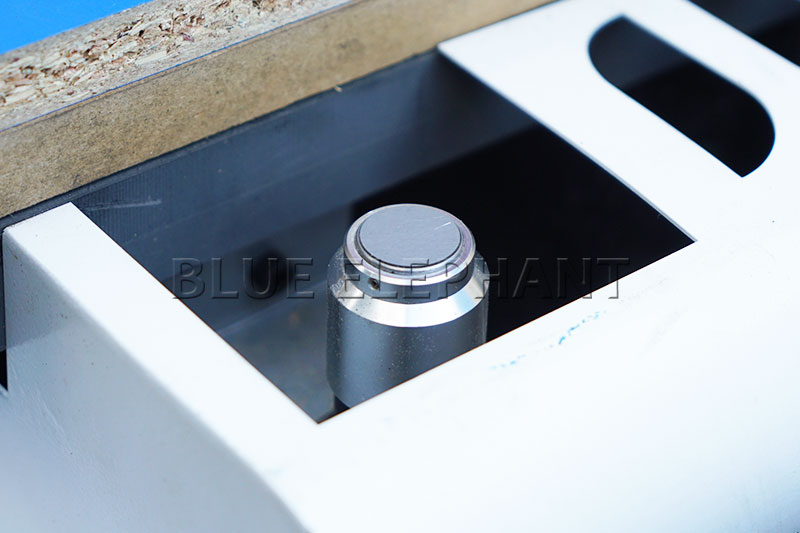

對刀	自動對刀儀
真空泵電壓和頻率	德國4kw貝克泵 380V/3ph/50HZ
機箱（類型，顏色）	威圖機箱/黑色

零配件

<< 零配件 >>
